Рассказываем о том, какие электроприводы воздушных заслонок предлагает бренд BVM, в чем их особенность и как правильно выбрать модель.
Виды электрических приводов BVM
Под российской маркой BVM поставляется широкий спектр электроприводных устройств для управления арматурой в системах приточно-вытяжной вентиляции, дымоудаления, отопления, кондиционирования воздуха. В действительном качестве приборов можно легко убедиться на собственном опыте или, ознакомившись с примерами применения и реальными отзывами эксплуатирующих служб.
В каталоге поставщика электроприводы с разным поворотным усилием, конструкцией, типом электропитания, а также с другими техническими особенностями. Можно выделить следующие виды электроприводов BVM, в зависимости от разных критериев:
- конструктивное исполнение – с пружинным или реверсивным возвратом
- управление – двух-, трехпозиционное, пропорциональное/плавное (по типу сигнала 0(2)–10 В/0(4)–20 мА)
- ручное управление – с возможностью или без возможности механического ручного взвода
- рабочее напряжение – 24 В AC/DC, 230 В АС, универсальное электропитание
- обратная связь – с функцией обратной связи или без нее

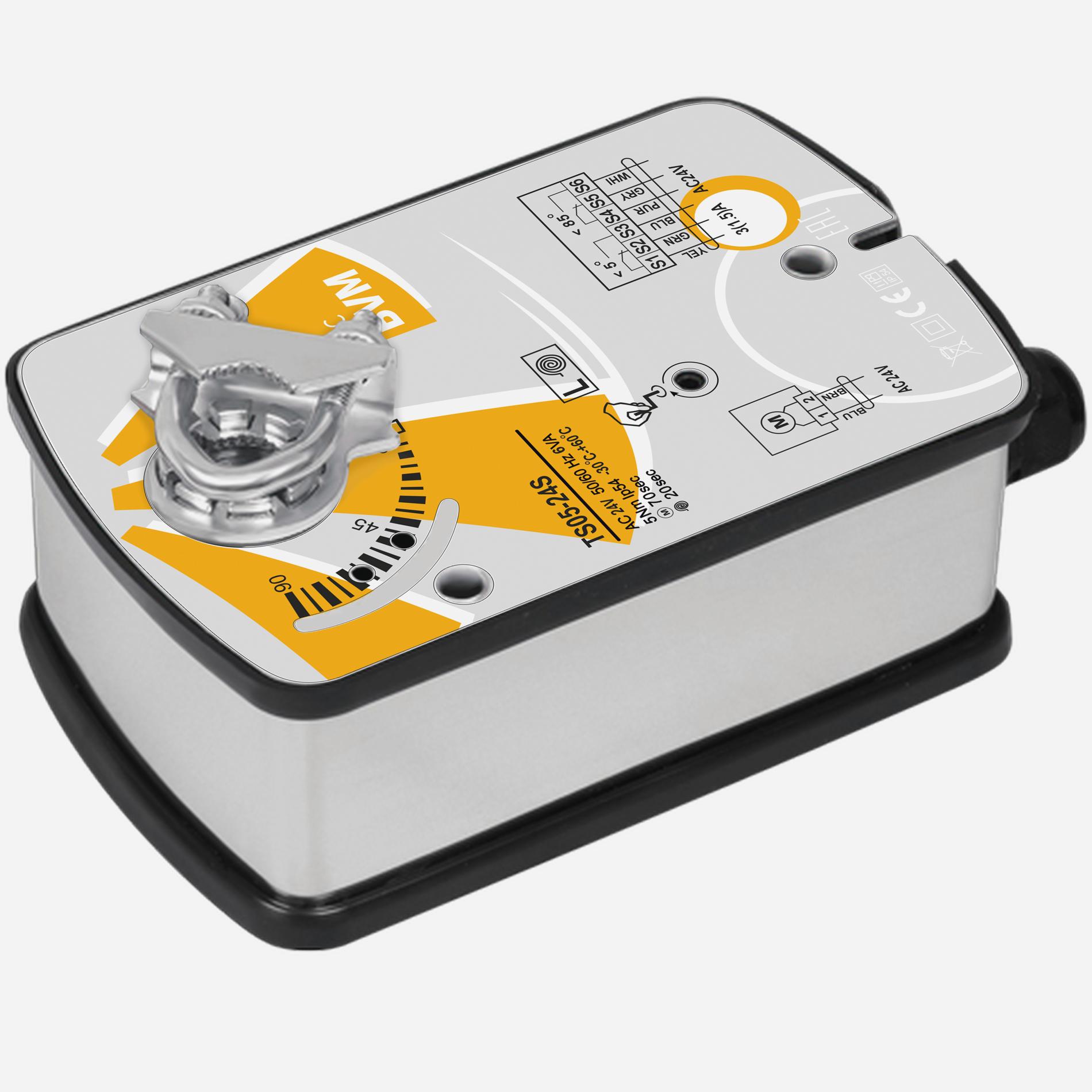

Модели с пружинным возвратом, такие как BVM TS05-24S с крутящим моментом 5 Н·м и рабочим напряжением 24 В AC/DC или версия BVM TS20-230S с поворотным усилием 20 Н·м и электропитанием 230 В АС, востребованы в системах противопожарной безопасности, дымоудаления, а также для защиты от проникновения морозного воздуха в системы вентиляции и кондиционирования. Главная особенность электроприводов с пружинным элементом состоит в обеспечении автоматического возврата лопатки клапана в начальное положение, при выключении электропитания.
Электроприводы реверсивного типа, например, BVM NM24-10 с рабочим моментом 10 Н·м и напряжением 24 В AC/DC, приводятся в действие только электродвигателем. В качестве сигнала управления служит подача/снятие напряжения. При отключении питания, створка дроссель-клапана остается в текущем положении.

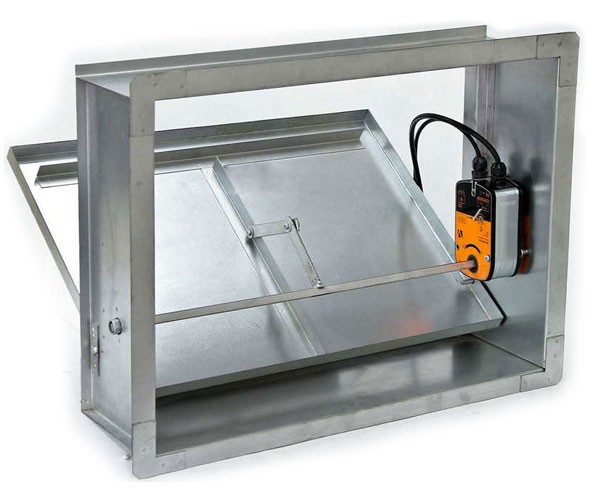

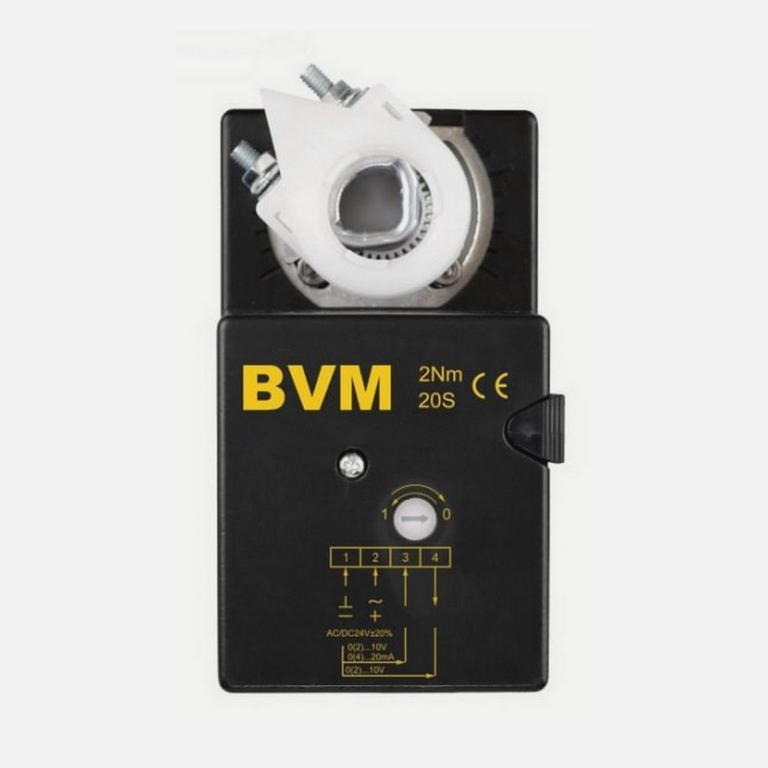

Двухпозиционное управление воздушной заслонкой предполагает ее установку в два крайних положения – открыто или закрыто. В этом случае лопатка клапана полностью открывает проход или перекрывает воздушный поток. По такому принципу работает модель BVM LM24-BS-5 с крутящим моментом 5 Н·м. Трехпозиционное управление допускает установку заслонки в одну из трех позиций. Подобная функция реализована во многих приводах бренда, например, в BVM TM230-2 и BVM TM24-2, рассчитанных на усилие 2 Н·м.
Наиболее совершенное, пропорциональное/плавное регулирование угла наклона лопатки обеспечивают электроприводы BVM SM230-SR-40 (момент 40 Н·м), BVM LM230-SR-6 (момент 6 Н·м), а также целый ряд других приводных устройств.
Главные особенности электроприводов BVM
Помимо многообразия технических и конструктивных вариантов, электрические приводы BVM имеют другие характерные особенности. Они определяют стабильность, надежность и безопасность управления воздушными заслонками. К неизменным характеристикам приводов этой марки относятся:
- оснащение синхронным надежным электродвигателем
- высокая степень пыле- и влагозащиты – IP54
- низкий уровень шума в момент поворота створчатой лопатки
- серии приводов с большим выбором крутящих моментов – SM (16–40 Н·м), LM (5–6 Н·м), NM (10–15 Н·м), ТМ (2 Н·м), TS (3–20 Н·м)
- способность работать в условиях относительной влажности 95 % (выпадение конденсата не допускается)
- широкий диапазон рабочих температур – -30…+80 °С
- гарантийный срок – 4–5 лет
- рабочий ресурс – как минимум, 60–70 тысяч циклов

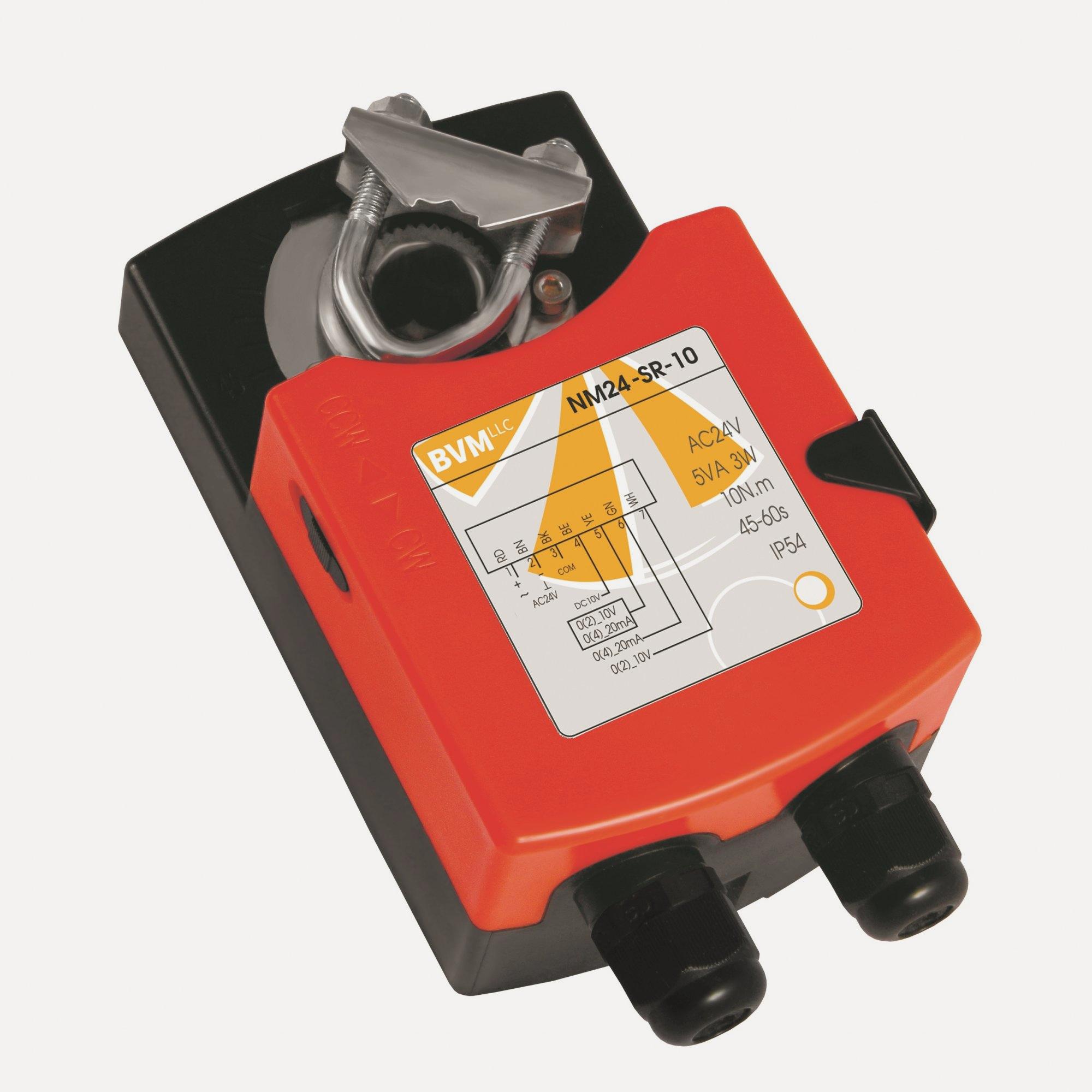

Более того, отдельные модели электроприводов могут дополнительно оснащаться взрывозащищенной оболочкой и устанавливаться в зонах с потенциальной опасностью взрыва любого класса помещений, а также в наружных установках. Примером могут служить модели BVM NM24-SR-10 и BVM LM24-SR-6. Взрывозащищенные электроприводы применяются для автоматического управления воздушными дроссель-клапанами разного типа: противопожарными, для систем дымоудаления, общего применения.
Как правильно выбрать электропривод
Базовый алгоритм при подборе электрического привода воздушных заслонок выглядит следующим образом:
- определить применение и тип привода
- рассчитать площадь лопатки дроссель-клапана
- по величине крутящего момента, указанного производителем, выбрать подходящие варианты
После того как модели, соответствующие параметрам поворотного усилия, определены, нужно последовательно пройти по остальным требованиям. Например, проверить, чтобы рабочее напряжение привода было таким же, как фактическое питание. Необходимо определиться с конструктивным исполнением и типом управления, соотнести рабочую температуру модели с температурными условиями по месту установки. Немаловажно обратить внимание на время, за которое привод поворачивает створку клапана.
Для возможности монтажа и надежного крепления важно учесть форму и размеры поворотной оси лопатки. Поскольку от фиксации привода на воздушной заслонке напрямую зависит корректность ее управления.
