Приводы воздушных заслонок позволяют обеспечить экономичную и безопасную эксплуатацию систем вентиляции, кондиционирования, отопления, охлаждения и климатического контроля. Точная, настраиваемая автоматика приводов легко интегрируется с датчиками контроля качества воздуха, пожарной безопасности, температуры, контроллерами централизованного управления и мониторинга.
Назначение привода воздушной заслонки

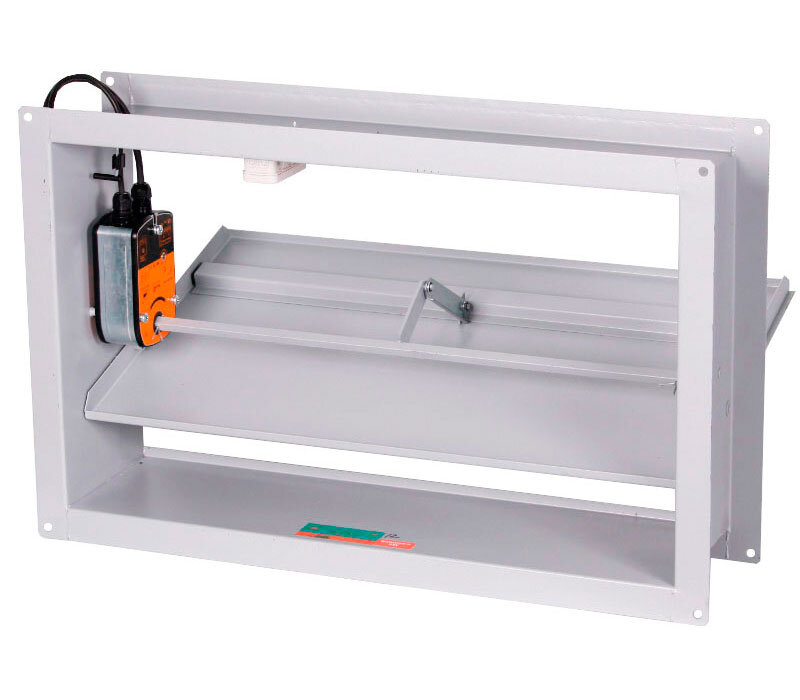

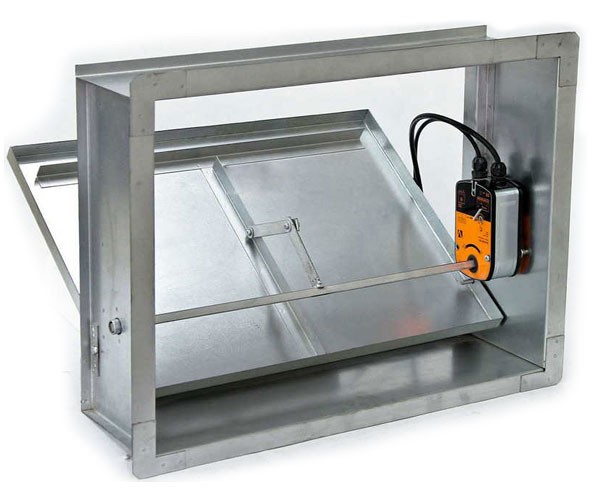

Привод – это силовое устройство, которое при помощи поворота ведущего вала, регулирует угол перемещения воздушной заслонки. В целях пожарной безопасности, привод своевременно перекрывает вентиляционные каналы, препятствуя распространению дыма и угарного газа.
Благодаря приводу, который поворачивает воздушную заслонку на определенный угол, можно регулировать объем поступающего в помещение воздуха.
В системах отопления корректировка открытия воздушной заслонки нужна для контроля топливно-воздушной смеси. Наличие воздуха в топочной камере способствует эффективному и полному сжиганию топлива, повышает КПД отопительного оборудования.
Современные модели приводов воздушной заслонки имеют большой диапазон настройки параметров работы. Их можно легко адаптировать с существующей системой автоматики, режимом работы конкретного оборудования.
Классификация и виды приводов воздушных заслонок
Любой привод приводится в движение от электрической сети. Есть модели, с подключением напряжения 24 В и 220 В.
В некоторых моделях, особенно в приводах системы пожарной безопасности, предусмотрена возвратная пружина. Даже при отсутствии электропитания, пружина возвращает заслонку в исходное закрытое положение.
Приводы классифицируются по способу управления:
- Плавное открытие и закрытие – регулируется при помощи изменения напряжения, подаваемого на контроллер привода
- Двухпозиционное – привод с пружинным механизмом может полностью открыть или закрыть заслонку. Привод без пружины позволяет выбрать промежуточное положение заслонки.
- Импульсное модулируемое управление позволяет устанавливать любые пользовательские настройки угла поворота заслонки.
При выборе привода воздушной заслонки желательно обращать внимание на мощность устройства. Крутящий момент или усилие обозначают, какую максимальную силу способен приложить привод для поворота заслонки. Чем больше размер вентиляционного канала, давление потока воздуха, тем больше надо усилие, чтобы ее передвинуть.
Популярные модели приводов воздушной заслонки бренда BVM
Новый международный бренд предлагает широкий выбор моделей приводов воздушных заслонок разного назначения. По качеству и надежности продукция компании не уступает известным европейским брендам, а по стоимости успешно с ними конкурирует.
Благодаря удобной разбивке моделей по сериям, можно быстро подобрать нужный вариант привода воздушной заслонки.

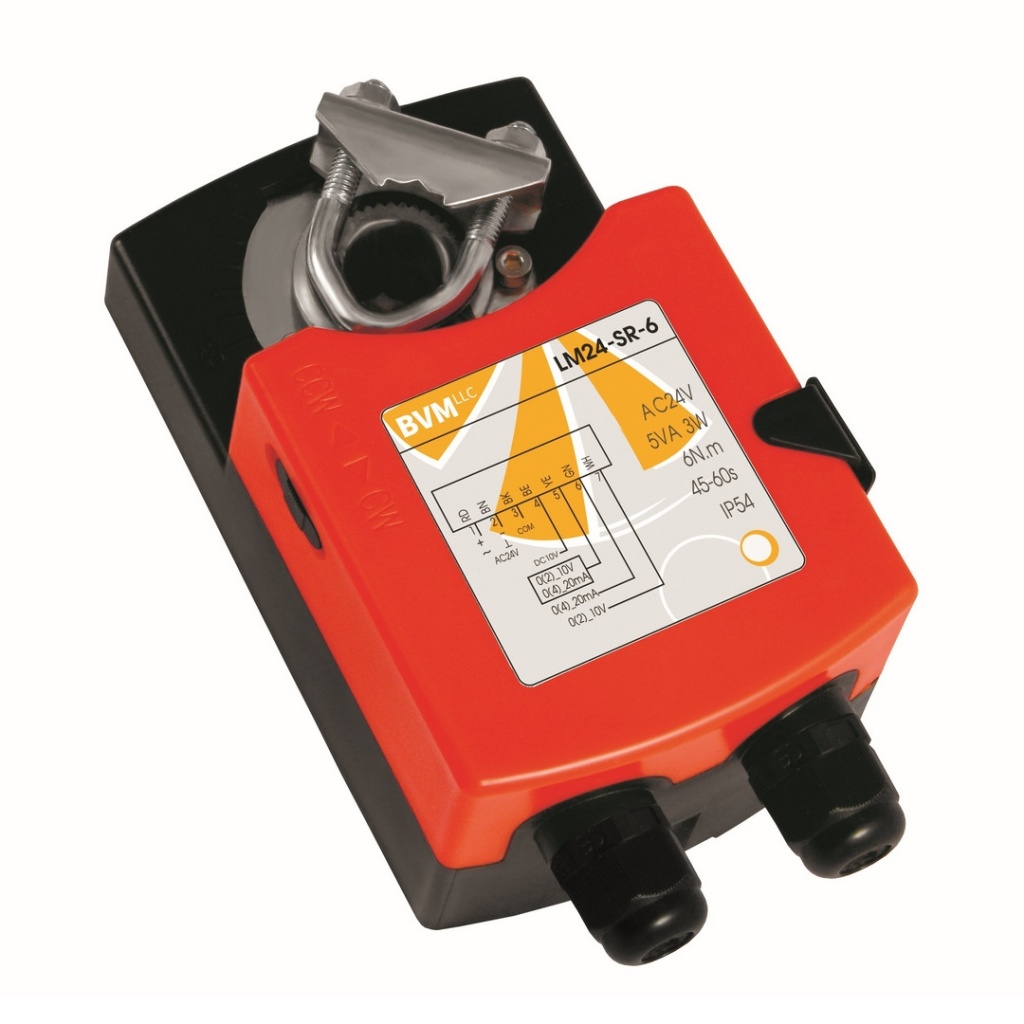

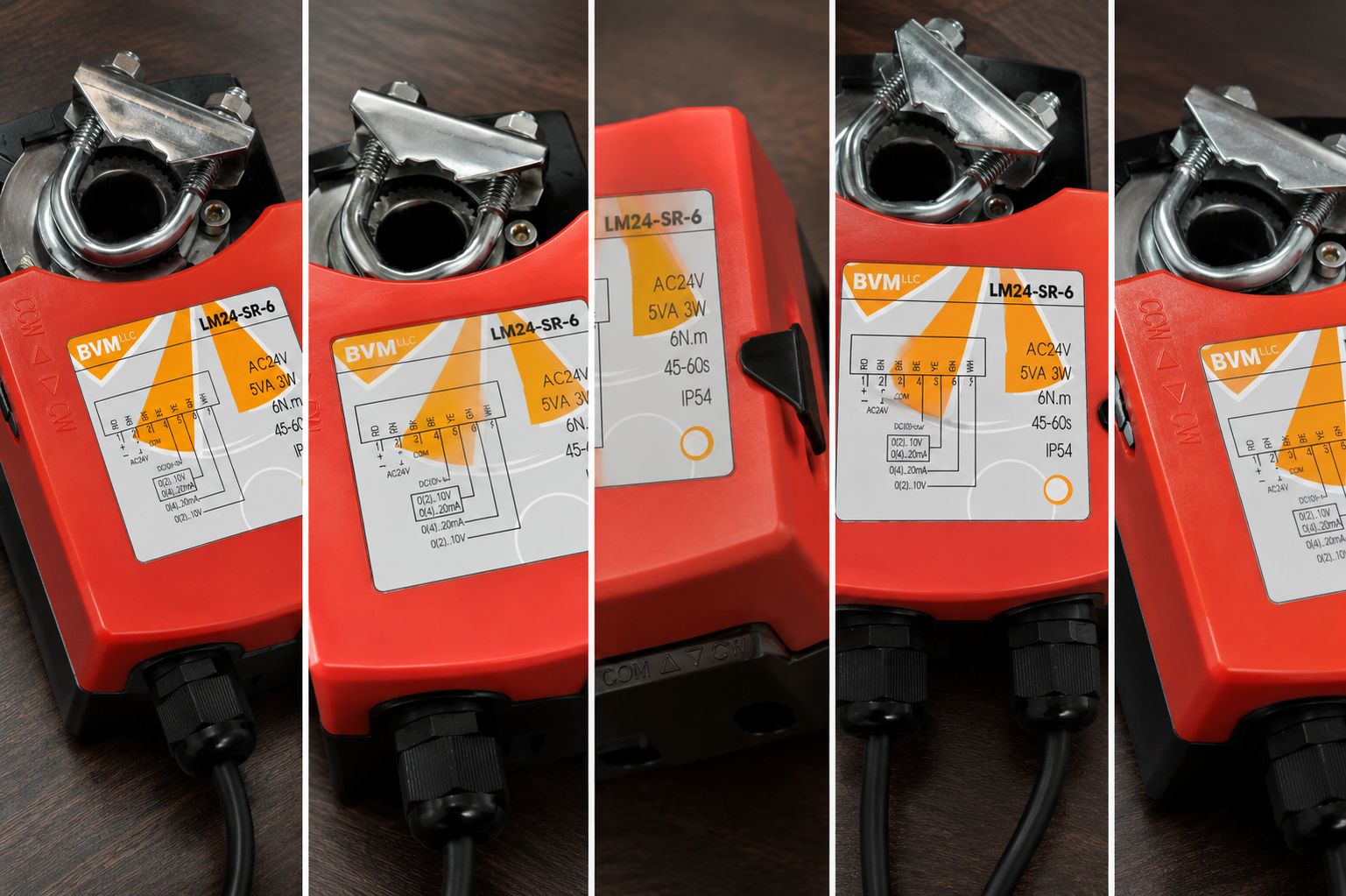

Серия BVM LM представлена приводами для заслонок, площадью до 1 м2, с крутящим моментом до 6 Нм. Эти 2-х позиционные приводы могут использоваться в системах вентиляции, климат контроля средней производительности. Реверсивный электропривод BVM LM24-6 имеет ручную регулировку, обеспечивает угол поворота заслонки на 95 градусов, может применяться в системах безопасности и дымоудаления. Модель BVM LM24-BS-5 с пружинным возвратом отличается быстрым срабатыванием, полный поворот за 120 секунд. Рекомендована для систем пожарной безопасности.
Серия BVM SM24 представлена синхронными приводами воздушных заслонок с реверсным возвратом для заслонок от 1 до 6 м2. Модели с разным крутящим моментом от 16 до 40 Нм, обеспечивают быстрый поворот заслонки на 95 градусов (от 30 до 220 секунд). Модель BVM SM24-SR-32 подходит для воздушных заслонок до 5.2 м2, имеет плавное регулирование, быстрое срабатывание, до 200 секунд. Подходит для климатических систем с высокой пропускной способностью. BVM SM24-24 универсальная 2-х позиционная модель с реверсным возвратом, для воздушных заслонок до 3.7 м2.
Серия BVM NM представлена 2-х позиционными устройствами с синхронным двигателем, с крутящим моментом от 10 до 20 Нм. Угол поворота заслонки 90 градусов. Обеспечивают быстрое закрытие, возвратная пружина срабатывает за 30 секунд. Подходят для воздушных заслонок площадью от 2 до 4 м2. Есть модели с возвратной пружиной BVM NM24-BS-15 и модели реверсным возвратом BVM NM230-SR-10. Последняя цифра в номере модели означает силу крутящего момента привода.
Серия BVM TM представлена моделями с небольшим крутящим моментом до 2 Нм. Подходят для заслонок площадью до 0.2 м2. Обеспечивают быстрое срабатывание на закрытие в течение 15 – 25 секунд. Данная серия воздушных заслонок рекомендована для небольших вентиляционных каналов, подключения системы вентиляции к оборудованию.
Серия BVM SM230 – мощные двухпозиционные устройства для открытия/закрытия больших воздушных заслонок до 6 м2. Крутящий момент разных моделей от 16 до 40 Нм позволяет устанавливать эти приводы в вентиляционных каналах с высоким давлением потока воздуха.
Серия BVM TS – это приводы с пружинным возвратом, рекомендованные для систем безопасности, противопожарных вентиляционных систем. Модельный ряд представлен устройствами разной мощности с крутящим моментом от 10 до 20 Нм. Рекомендуемая площадь воздушной заслонки до 1 м2. Приводы снабжены двумя встроенными переключателями, что облегчает настройку и позиционирование устройства.
Серия BVM ЭПК предназначена для открытия/закрытия шаровых кранов. Крутящий момент приводов этой серии 10 Нм. Есть модели, работающие от напряжения 24 и 230 В.
Приводы разных серий этого производителя имеют плавную регулировку, ручную и автоматическую.
Обращайтесь, опытные профильные специалисты подберут нужную модель привода для воздушной заслонки, с учетом назначения, характеристик и режима эксплуатации оборудования, инженерной системы вентиляции, кондиционирования.
