К противопожарным электроприводам предъявляются повышенные технические требования. Важное значение имеет быстродействие, скорость ответной реакции, надежность устройства.
Конструктивные особенности противопожарных электроприводов

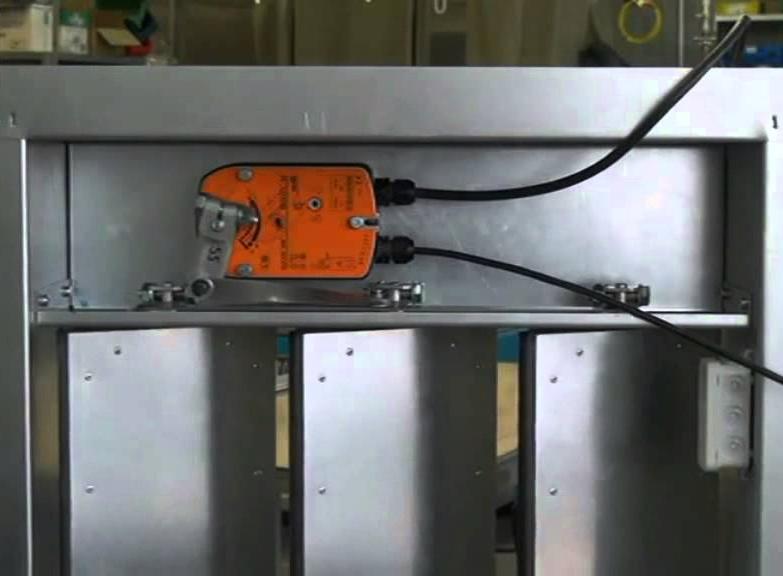

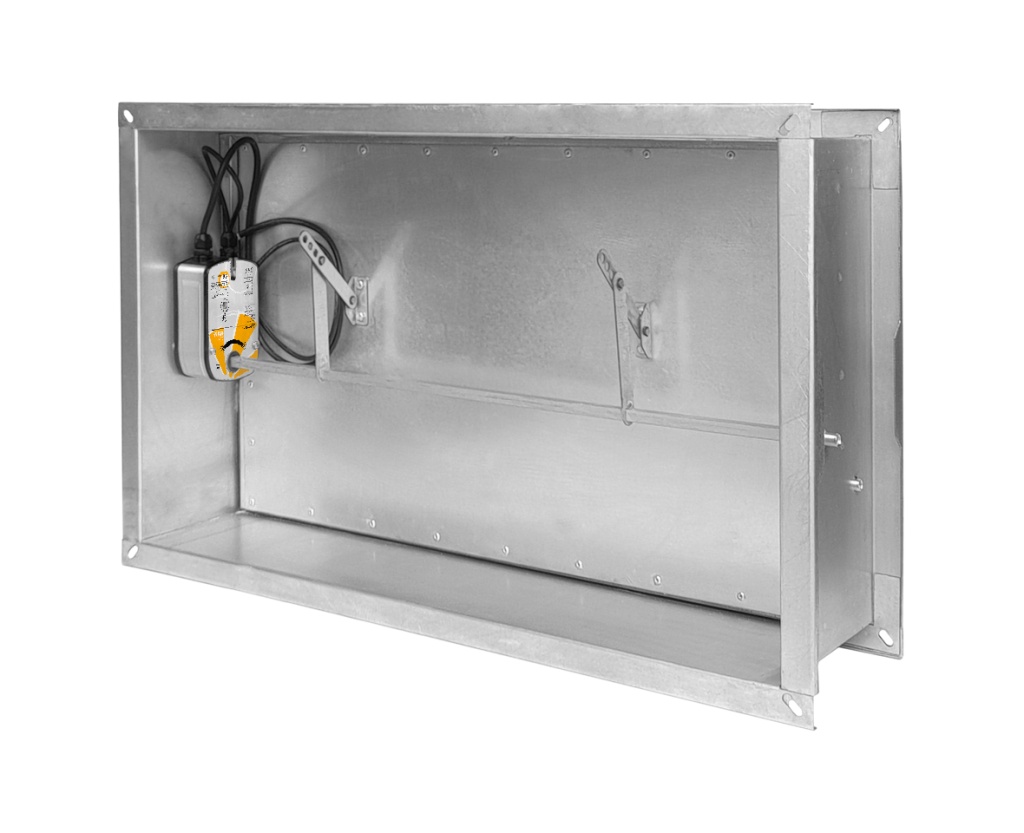

Противопожарные сервоприводы регулируют положение заслонки клапанов, отвечающих за перекрытие подачи топлива и перекрытие/открытие вентиляционных каналов.
Если для отсечки подачи топлива предусмотрены запорные клапаны, то в системах вентиляции важно правильно проектировать порядок отвода опасных продуктов горения и герметичное перекрытие вентканалов, для предотвращения распространения угарного газа в другие помещения.
Для этих целей разработаны два типа противопожарных сервоприводов – с возвратной пружиной и без нее.
Приводы с возвратной пружиной, как модели серий BVM BLF24 и BVM NS05 изначально удерживают клапан в закрытом положении. При подаче электропитания, привод срабатывает на открытие вентиляционного канала, при отключении электропитания, канал автоматически перекрывается.
Сервоприводы без возвратной пружины могут использоваться как один из компонентов системы дымоудаления. При отключении электропитания, они не возвращают заслонку в закрытое положение, остаются открытыми.
При выборе противопожарного сервопривода, важно ориентироваться на величину крутящего момента, так как у привода должно быть достаточно мощности, чтобы передвинуть заслонку определенного размера. Бренд BVM предлагает удобную классификацию противопожарных сервоприводов по сериям, основанную на мощности и функционале устройства.
Серия электроприводов BVM BLF24 для вентиляционных каналов небольшого диаметра
Конструкция оборудования серии BLF24 рассчитана на бытовое применение, невысокие нагрузки. Все модели серии имеют крутящий момент в пределах 3 – 6 Нм.
В ассортименте представлены модели в обычном и во взрывозащищенном корпусе. Предусмотрена комплектация высокоточным термодатчиком контроля температурного режима.
Два вспомогательных переключателя позволяют позиционировать электропривод автоматически, контролируя угол поворота заслонки в диапазоне от 10° до 85°, как в модели BVM BLF24-05, с крутящим моментом 5 Нм.
Приводы с термодатчиками, как модель BVM BLF24-05-T на 5 Нм, легко интегрируются с контроллерами автоматизации систем климат-контроля сторонних производителей.
Противопожарные приводы серии BVM BLF230 промышленного назначения
Приводы с пружинным возвратом серии Belimo BLF230 предназначены для противопожарных и дымозащитных клапанов, устанавливаемых в системах вентиляции и кондиционирования. Подходят для крупных промышленных, коммунальных систем климат-контроля и противопожарной безопасности. Высокий крутящий момент до 15 Нм, рассчитан на передвижение заслонок крупных размеров.
Трехпозиционное управление позволяет устанавливать заслонку в промежуточном положении.
Среди моделей серии стоит отметить электропривод BVM BLF230-15-T с термодатчиком, обеспечивающий крутящий момент до 15 Нм. Модель гарантирует безопасную отсечку и перекрытие канала в течение 20 секунд.
Для опасных производств 1 и 2 зоны предусмотрены приводы во взрывозащитном исполнении BVM BLF230-15 + СТЛ 07, с моментом 15Нм.
Большой плюс, что производитель предлагает комплектацию электроприводов термодатчиками, как в модели BVM BLF230-03-T, рассчитанной на площадь заслонки 0.7 м2, с крутящим моментом 3 Нм.
Термодатчики обеспечивают максимальную безопасность и автоматическое отключение привода, перекрытие вентканала, при превышении установленных пользовательских настроек температуры.
Все приводы серии снабжены пружинным возвратом, возможностью автоматической и ручной регулировки. Прочный корпус надежно защищает оборудование от механических повреждений, воздействия вибрации, снижает уровень шума от работы привода.
Приводы для огнезадерживающих клапанов BVM NS05
Надежная промышленная автоматика серии BVM NS05, гарантирующая герметичное перекрытие канала в течение 20 секунд, в случае пожара.
Возможность плавной настройки угла поворота заслонки, режим 2-х и 3-х позиционного управления позволяет применять эти приводы, в качестве отсечных или регулировочных. Угол поворота заслонки от 10 до 85 градусов позволяет контролировать объем воздухообмена на объектах разной площади. В крупных или небольших системах вентиляции и кондиционирования зданиях промышленного, производственного, торгового назначения.
Модель BVM NS05-24S с крутящим моментом 5 Нм универсальна, может легко интегрироваться в любые конфигурации систем вентиляции. Пользователями отмечена простая интеграция с центральным контроллером автоматики и точное позиционирование поворота заслонки, обеспечиваемое двумя концевыми переключателями.
Все модели бренда имеют защиту от перегрузок, могут устанавливаться в качестве основных противопожарных приводов безопасности, а также использоваться в климат-системах, как быстродействующая автоматика регулировки положения воздушной заслонки.
Основное внимание, при выборе электропривода, надо обращать на величину крутящего момента. От этого показателя зависит, для заслонки каких габаритов подходит привод. Также имеет значение диаметр вала привода, он должен соответствовать диаметру оси заслонки.
Время срабатывания противопожарных электроприводов, согласно установленным требованиям безопасности, не более 20 секунд. Многие модели универсальны. Кроме позиционирования заслонки открыто/закрыто, есть возможность регулировать воздухообмен более гибко, контролируя угол поворота.

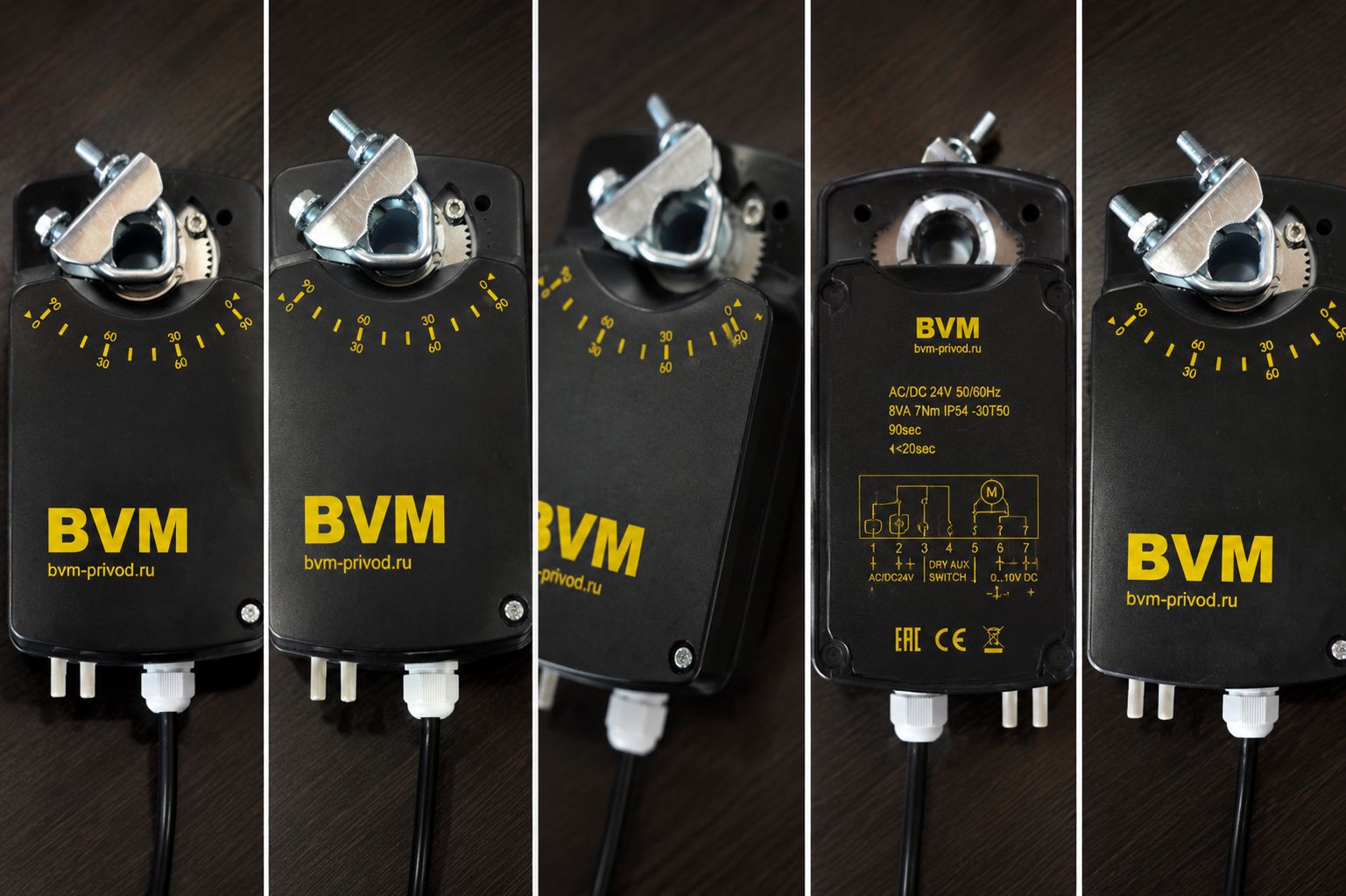

Все модели электроприводов BVM имеют компактный размер, надежно защищены от ударов, механических повреждений, засоров прочным корпусом класса защиты IP 54.
Лучшую модель противопожарных приводов выделить сложно, так как для каждой системы необходимо подбирать автоматику по конкретным параметрам – крутящему моменту, степени защиты, способу регулировки.
