Обеспечение пожарной безопасности решается на стадии проектирования и расчета систем вентиляции. При возникновении пожара первоочередная задача состоит в предотвращении распространения огня, что требует быстрого реагирования. Один из эффективных способов ее решения – блокировка воздушного потока и продуктов горения в зоне возгорания. С этой целью используют противопожарные клапаны, оснащенные электроприводом для быстрого срабатывания.
В статье рассматриваем особенности электромеханических приводов противопожарных клапанов марки BVM.
Конструкция и принцип работы

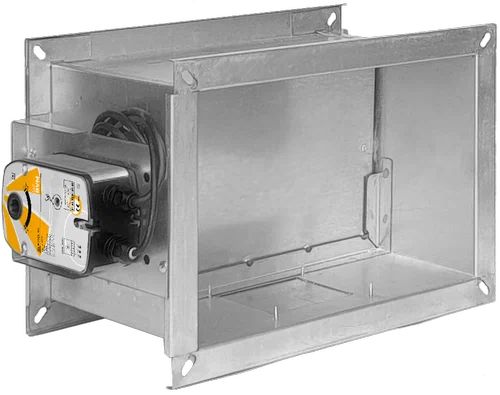

Назначение электроприводов противопожарных клапанов (воздушных заслонок) обуславливает повышенные требования к их конструкции. Являясь исполнительным механизмом, такие устройства работают не автономно, а в связке со средствами автоматики. Срабатывая по команде системы управления, привод перекрывает воздуховод, путем изменения положения лопатки клапана. В таких случаях особое значение имеет скорость закрытия и надежность удержания створки в герметично закрытом положении. Этим качествам устройств уделяют особое внимание в процессе сертификации на предмет применения в системах противопожарной защиты.

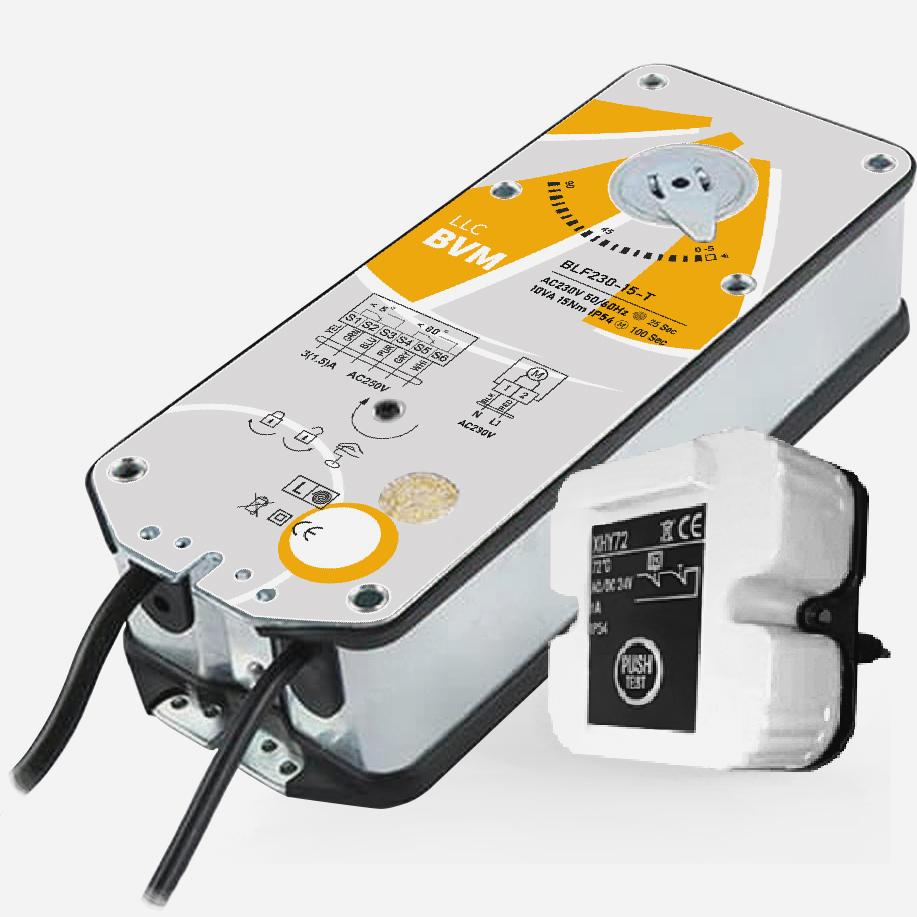

Продукты российского бренда BVM отвечают нормативным требованиям, предъявляемым стандартами в области пожарной безопасности. Более того, компания предложила сверхнадежные решения с дополнительной комплектацией приводов терморазмыкающим устройством или взрывозащищенной оболочкой. Например, термодатчиком оснащены модели BVM BLF230-03-T и BVM BLF230-15-T, на что указывает литера «Т» в маркировке изделий. Терморазмыкающее устройство обеспечивает непрерывный контроль температуры внутри воздуховода.
Приводы во взрывозащищенном варианте (с комплектацией оболочкой), такие как BVM BLF230-15 + СТЛ 07 или BVM BLF230-05 + СТЛ 07, могут сохранять работоспособность даже в условиях взрыва. Подобные решения предназначены для управления противопожарными воздушными заслонками, установленными в системах вентиляции и кондиционирования, которые в свою очередь устраивают на объектах с наличием взрывоопасных газовых сред и горючей пыли.
Помимо привода и оболочки с установочными лапами, в комплектацию взрывозащищенного устройства входят два вводных электрических кабеля, проходной валик, ручка взвода, клеммная колодка и две крышки, предназначенные для клеммного блока и установки электропривода.

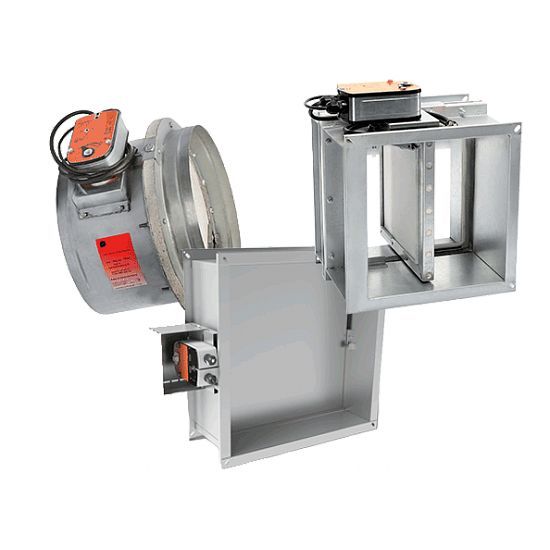

Для управления противопожарными нормально открытыми клапанами, производителем предложены приводные конструкции с возвратной пружиной. Это наиболее эффективное и надежное решение, применяемое для быстрого и безотказного перекрытия воздуховода.
Основные элементы такого привода:
- синхронный электродвигатель
- пружинный элемент
- корпус с отверстием для интеграции с осью заслонки
- вспомогательные переключатели
- соединительный кабель
Электрический двигатель поворачивает лопатку воздушной заслонки со скоростью и моментом, согласно своим техническим характеристикам. Возвратная пружина срабатывает сразу после отключения электропитания. Прочный огнестойкий корпус обеспечивает надежную защиту внутренних конструктивных элементов, имеет сквозное/несквозное отверстие для сопряжения с подвижным органом клапана.
Вспомогательные переключатели наделяют привод дополнительными функциями. Их основное назначение состоит в обеспечении сигнализации конечных положений либо переключении при определенном положении заслонки. Точки переключения задаются для каждого механизма отдельно, в диапазоне согласно рабочим характеристикам модели. Например, у модели BVM BLF24-10 угол срабатывания составляет 10 – 85°С.
Почему применяют приводы с возвратной пружиной
Применение электроприводов с пружинным возвратным элементом обусловлено высокой надежностью такого решения, что связано с гарантированным срабатыванием пружины, при отключении электропитания во время пожара. При этом обеспечивается поворот запорного элемента воздушной заслонки и, что самое главное, происходит надежное удержание лопатки в закрытом положении, до момента подачи напряжения на электропривод. Это свойство имеет определяющее значение для обеспечения пожарной безопасности на объекте.
Приводы с пружинным механизмом предпочтительнее реверсивных решений по следующим причинам:
- энергонезависимость при удержании воздушной заслонки в закрытом положении
- более быстрое перекрытие воздуховода
- возможность оснащения термодатчиком, дублирующим срабатывание клапана при тепловом воздействии пожара
Электромеханический привод, оснащенный возвратной пружиной, работает по следующему алгоритму. В момент подачи питания, устройство принимает нормальное рабочее положение с помощью двигателя. При этом пружина взводится, запасая потенциальную энергию. В таком положении воздуховод открыт и обеспечивает беспрепятственный проход воздушного потока. Управляющим сигналом на срабатывание привода служит снятие напряжения. При обесточивании двигатель перестает удерживать пружину. В результате этого, под действием запасенной механической энергии, она переводит лопатку в защитное положение.
Технические характеристик приводов BVM

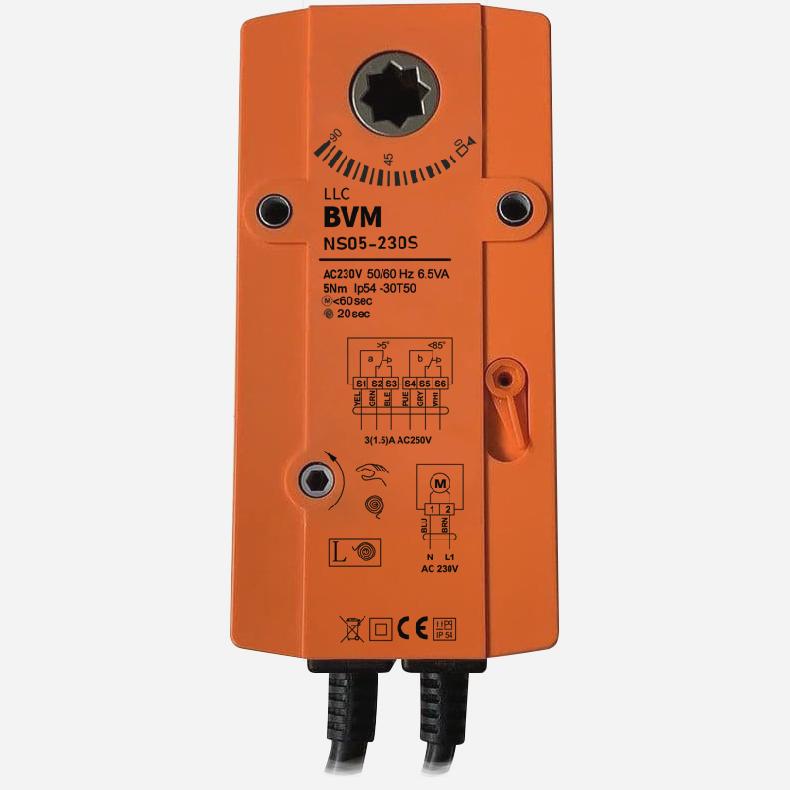

Электроприводы BVM для установки на огнезадерживающие клапаны включают модели в диапазоне следующих технических характеристик:
- крутящий момент – 5, 10, 15 или 20 Н∙м
- напряжение электропитания – 24 или 230 В, 50/60 Гц
- время возврата пружины/поворота – до 20 секунд
- управляющий сигнал – двухпозиционный (открыто-закрыто)
- гарантийный срок – 60 000 циклов / 5 лет или 70 000 циклов / 4 года
- температура окружающей среды – -30°…+50° С
- класс влаго- и пылезащиты – IP 54
