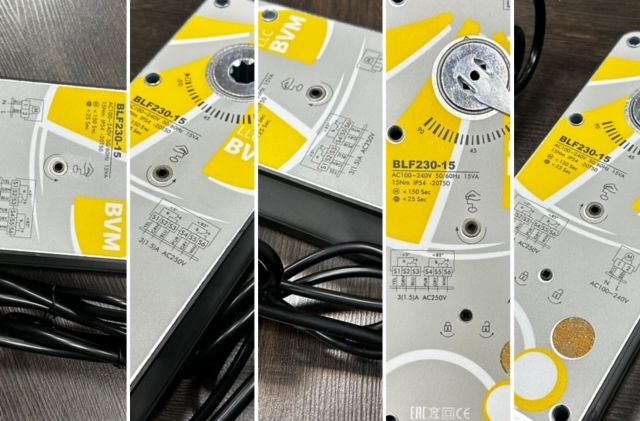

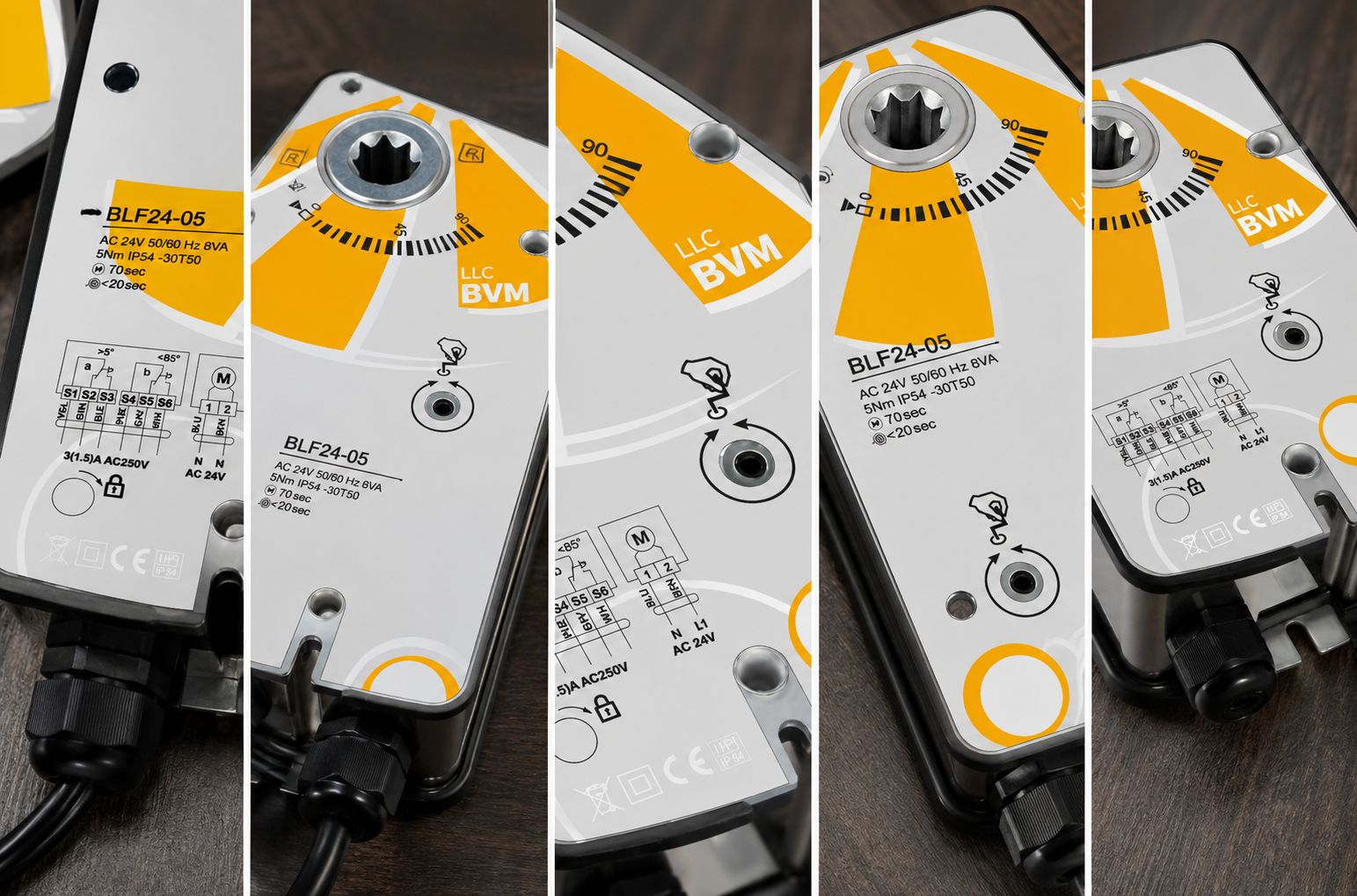

Для лучшей ориентации в линейке электроприводов BVM предлагаем обзор разнотипных моделей с подробным техническим описанием.
Модель TS03-24S

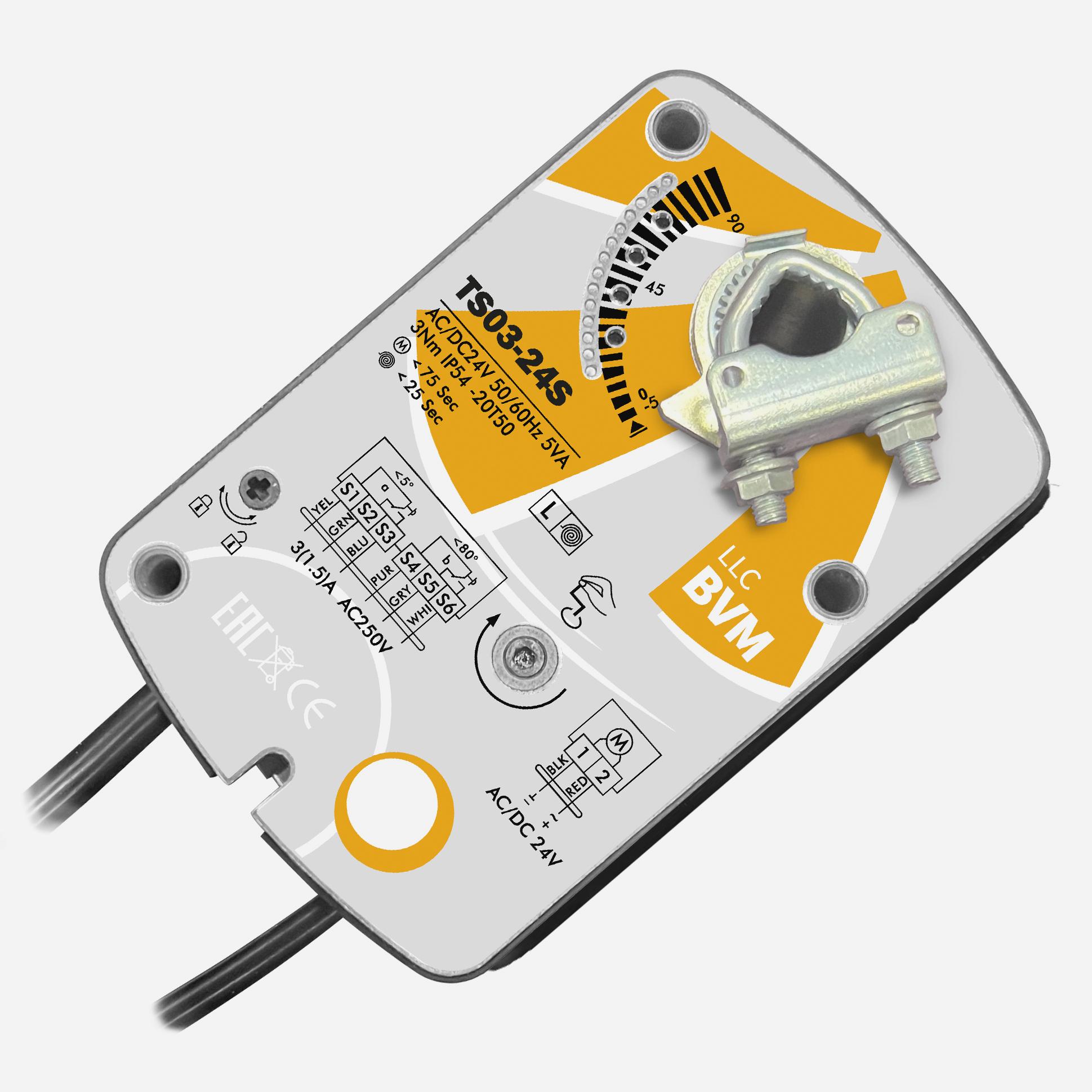

Электрический привод TS03-24S – прибор с небольшим крутящим моментом, равным 3 Нм. Специально разработан для небольших воздушных заслонок с площадью приводной лопатки 0,7 м2. Это универсальное решение для ограниченных монтажных пространств, поскольку модель обладает компактными размерами и может устанавливаться в весьма стесненных условиях. Вместе с тем электропривод выполняет все необходимые функции, включая защитные. Например, предупреждает замораживание вентустановки, при резком снижении температуры наружного воздуха.
Конструктивно модель представляет собой прибор с пружинным возвратом. Это означает, что при отключении электропитания, запорный орган воздушной заслонки гарантированно примет исходное положение, чаще всего «закрыто». В этом случае привод устанавливается на клапан нормально закрытого типа. Пружинный элемент может отличаться по степени упругости и, соответственно, возвращать затвор в начальное положение с разной скоростью. Конкретно у рассматриваемой модели время составляет не более 25 секунд.
Помимо компактности и небольшого момента, особенностью TS03-24S является наличие двух встроенных концевых выключателей с углом срабатывания 5°…85°. Это позволяет передавать средствам автоматики данные о достижении электроприводом крайнего положения. Другими словами, в приборе реализована функция обратной связи. Модель обладает длительным рабочим ресурсом, исчисляемым гарантированными 70000 циклами.
Модель BLF230-20-T

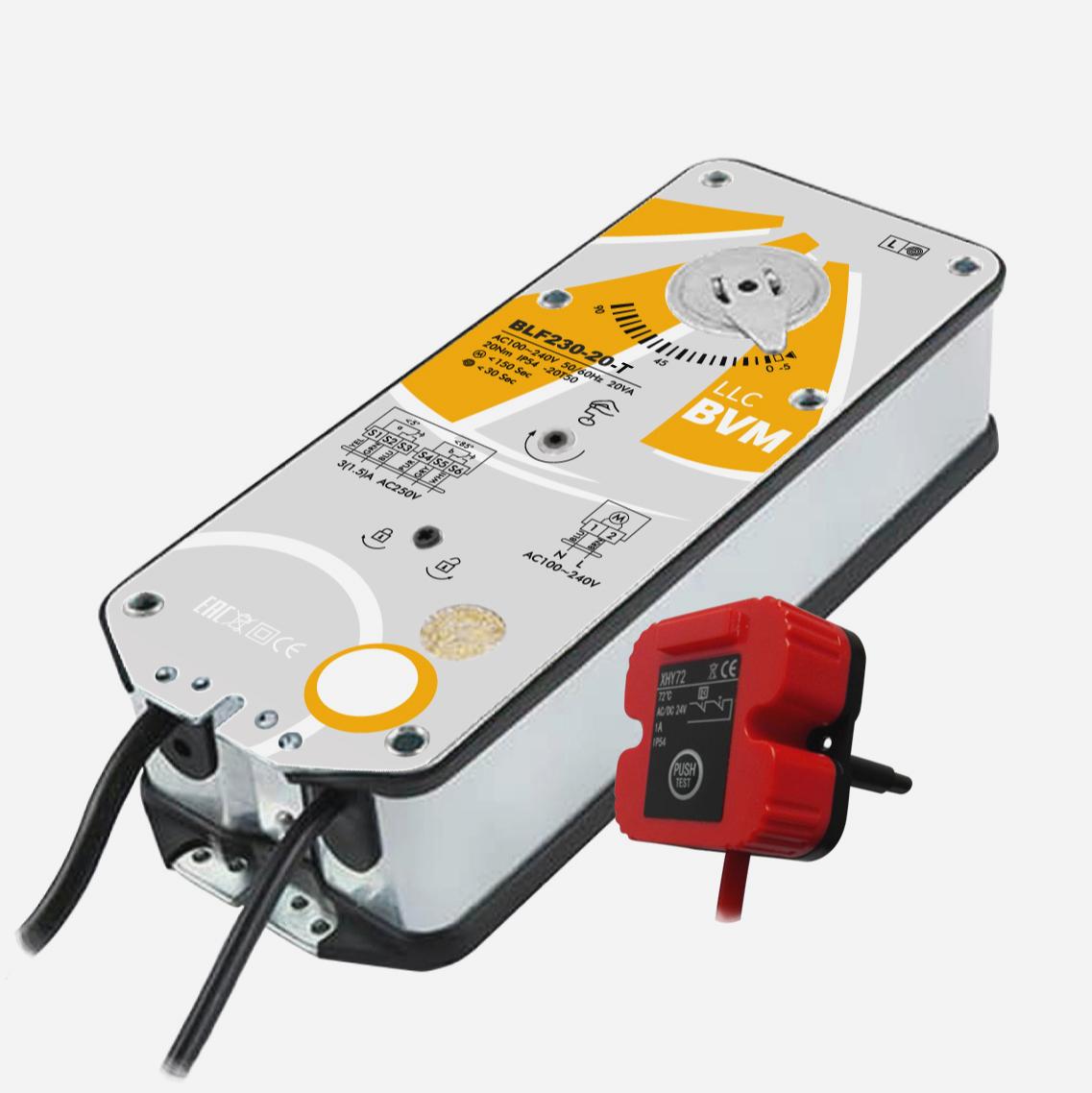

Электропривод BVM BLF230-20-T разработан для оснащения противопожарного воздушного клапана. Модель поддерживает функцию обратной связи, имеет пружинный возврат и встроенные концевые выключатели с углом срабатывания 10°…85°. Привод обеспечивает крутящий момент 20 Нм, поэтому способен поворачивать довольно большие заслонки – площадью 4 м². Максимальное время возврата пружины составляет 25 секунд. Наработка на отказ не менее 70000 циклов, что подтверждает высокую надежность устройства.
Другая особенность BLF230-20-T состоит в комплектации привода термодатчиком, который служит дополнительным защитным средством для контроля температуры в воздуховоде. Его задача заключается в подаче сигнала на электропривод при достижении предельных температурных значений – обычно 72°. Наличие датчика повышает надежность системы, поскольку позволяет перекрыть воздуховод, даже если не сработала пожарная автоматика.
Модель BLE230-30

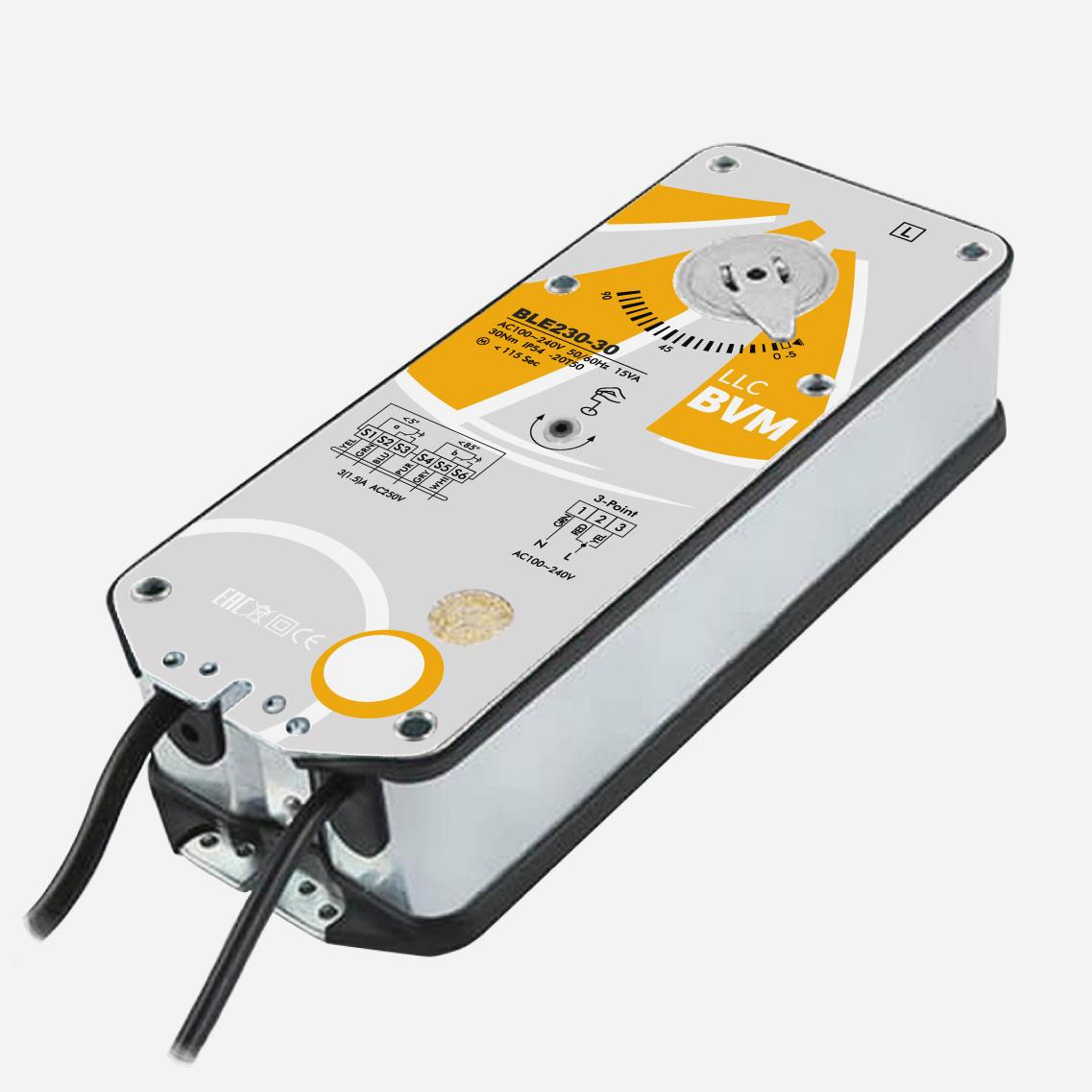

Электропривод BVM BLE230-30 – версия для системы противодымной вентиляции. Прибор работает с дымовыми клапанами, обеспечивает открытие заслонки для удаления продуктов горения из помещения наружу. Соответственно, принцип работы таких приводных устройств отличается от рассмотренной выше схемы, присущей пружинным изделиям. В этом случае управление открытием/закрытием затвора клапана выполняется с помощью электродвигателя. Подобное решение позволяет открывать заслонку и удерживать ее в таком положении даже при внезапном отключении электропитания. Привод с подобным принципом работы называется реверсивным.
Модель BLE230-30 рассчитана на поворотное усилие 30 Нм, устанавливается на воздушные заслонки площадью 6 м2, может работать по двух- или трехпозиционной схеме (в отличие от двух предыдущих моделей, поддерживающих только формат «открыто-закрыто»). Привод также оснащен двумя вспомогательными концевыми выключателями, для возможности обратной связи с углом срабатывания 5°…85°. Эксплуатационный ресурс составляет также от 70000 циклов.
Модель BLF24-10 + СТЛ 07

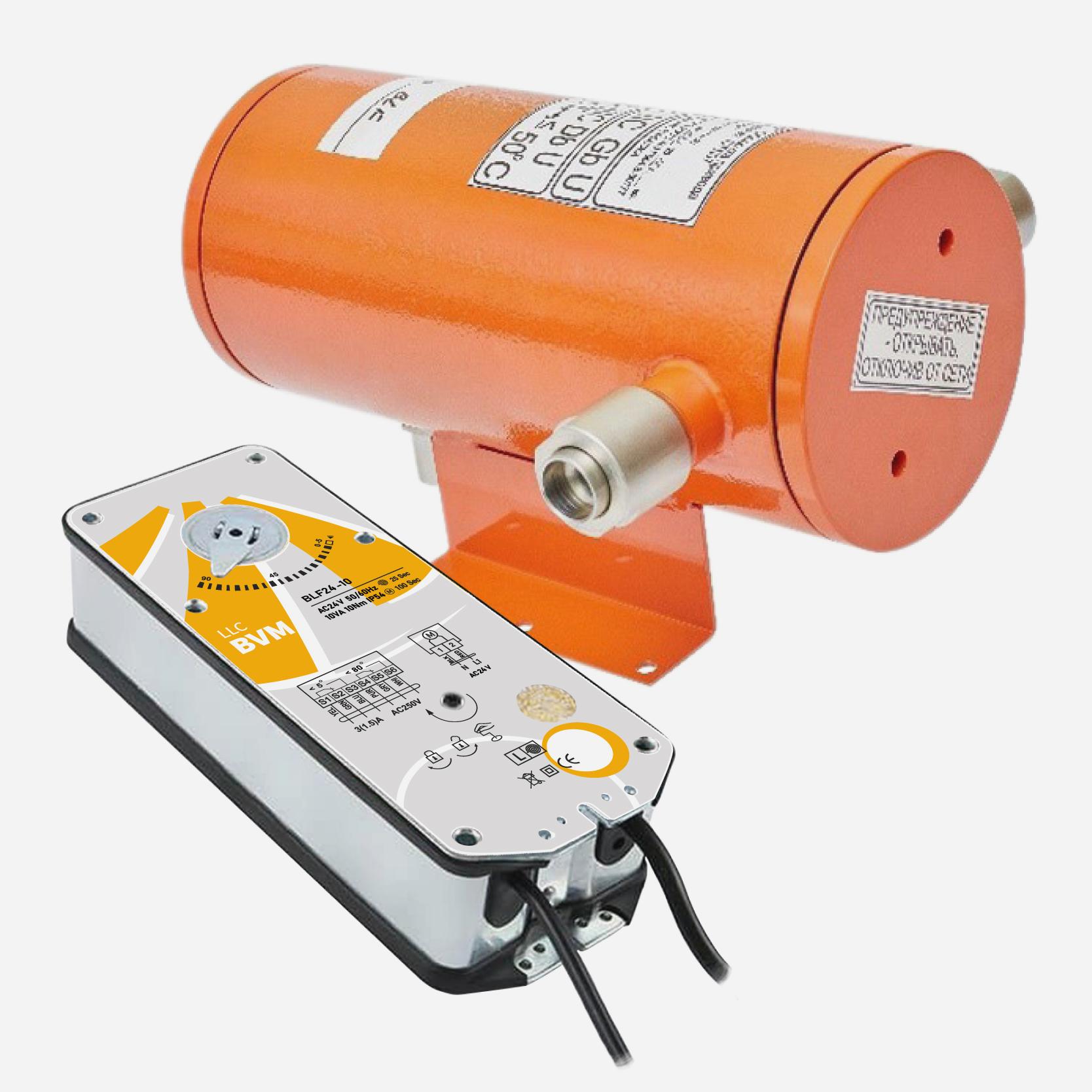

Электропривод BVM BLF24-10 + СТЛ 07 – это сверхнадежное техническое решение во взрывозащищенном исполнении, за счет встраивания в специальную цилиндрическую оболочку с установочными лапами. Модель имеет соответствующий сертификат. Прибор предназначен для работы с огнезадерживающими вентиляционными клапанами на объектах, относящихся к потенциально опасным. Выполнен в конструкции с пружинным элементом (время возврата пружины до 20 секунд), поддерживает двухпозиционное управление, оснащен двумя концевыми выключателями с углом срабатывания 10°...85°. Крутящий момент составляет 10 Нм, что позволяет управлять заслонками площадью около 2 м2.
Электрический привод во взрывозащищенной оболочке имеет бо̀льшие размеры и вес, что нужно учитывать при выборе этой модели, а также остальных приборов с аналогичным решением. Комплектация в таком случае включает привод, защитный стальной корпус, пару кабельных вводов и проходной валик во взрывозащищенном исполнении. Также комплект поставки включает клеммный узел для подключения к электропитанию, крепеж и ручку взвода. Гарантийный срок от производителя – 70000 циклов.
Модель TM230-SR-2

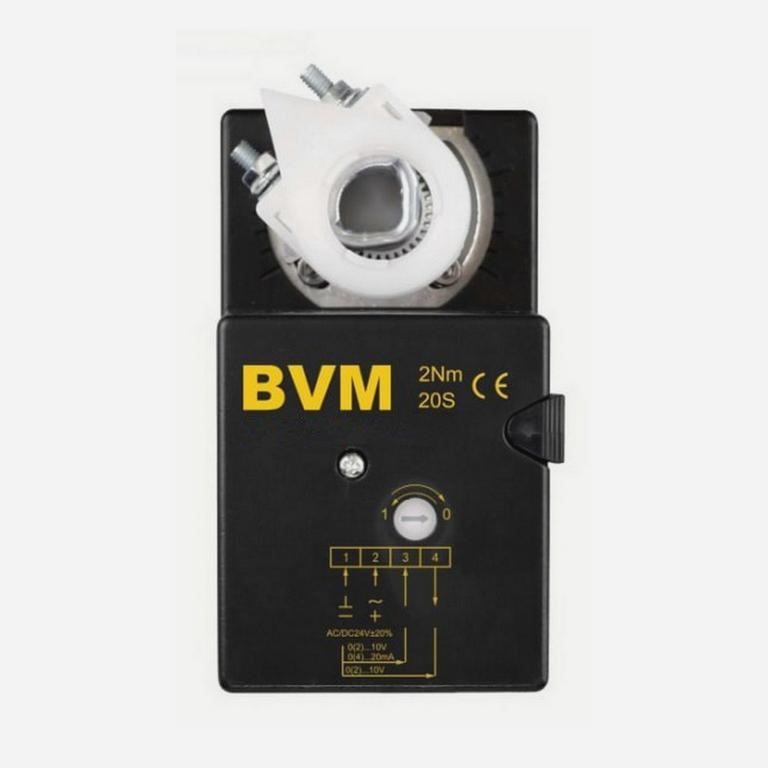

Электропривод BVM TM230-SR-2 – решение с наименьшим крутящим моментом в линейке BVM, составляющим всего 2 Нм. Это компактный, маломощный прибор, рассчитанный на управление лопаткой воздушной заслонки площадью 0,2 м2. Используется в системах общеобменной вентиляции для стандартных задач. Модель относится к оборудованию реверсивного типа, поэтому обеспечивает надежное удержание запирающего элемента. Минимальный рабочий ресурс прибора составляет 70000 циклов.
Одна из главных особенностей привода состоит в поддержке пропорционального/плавного принципа управления и обратной связи по типу сигналов 0(2)-10В и 0(4)-20мА. Это наиболее точная схема работы с хорошей разрешающей способностью. Причем первые получили распространение в климатических системах, а вторые используются в промышленной сфере.
Электроприводы, рассмотренные в статье, разные, но максимально эффективные решения для управления воздушными заслонками. Главное, использовать приборы по их назначению.
