В статье рассматриваем приводы российской марки BVM, предназначенные для оснащения противодымных клапанов.
Для чего нужны приводы дымовых клапанов
Назначение противопожарных дымовых клапанов состоит в отведении продуктов горения, при возникновении пожара, для предупреждения задымления помещений и организации безопасной эвакуации людей. Для выполнения этих функций, они оснащаются приводом – механизмом, срабатывающим автоматически или при поступлении команды от системы противопожарной автоматики. Это означает, что электроприводы клапанов дымоудаления относятся к категории исполнительных устройств, отвечающих за перевод подвижной заслонки/заслонок в положение, соответствующее функциональному назначению клапана – «открыто».
Высокотемпературные условия эксплуатации в случае срабатывания требуют принятия мер для корректной и надежной работы приводных механизмов. Они должны не только быстро открывать запорный элемент, но и удерживать его в таком положении необходимое время. В связи с этим предъявляются требования как к огнестойкости прибора, так и к техническому решению привода.
Учитывая сложные условия работы и действующие нормы в области противопожарной защиты, компания BVM предлагает надежные решения для противодымных клапанов – электрические приводы реверсивного типа. Конструкция подобных устройств не включает пружинного возвратного механизма, предусмотренного в противопожарных электроприводах для огнезадерживающих клапанов. Поскольку отключение питания в моделях с пружинным возвратом приводит к автоматическому закрытию заслонки.
Задачу перевода затвора в открытое/закрытое положение в реверсивных приводах решает электродвигатель. В частности, в моделях BVM предусмотрена установка моторов синхронного типа. Такие двигатели имеют значимые преимущества в эксплуатации. Они более компактны, менее чувствительны к колебаниям напряжения, стабильны в работе. Поэтому при поступлении сигнала на открытие заслонки, безотказно срабатывают, обеспечивая удаление дымовых газов. А в случае отключения напряжения, остаются в том положении, в которым находились в этот момент. Такой принцип работы – одно из главных нормативных требований, указанное в п. 7.19 СП 7.13130.2013.
Для возможности обратной связи с системой управляющей автоматики, приводы дымовых клапанов оснащают концевыми выключателями. Диапазон их срабатывания бывает разным. У электроприводов марки BVM это показатель обычно находится в пределах 10° – 85°. С помощью концевых выключателей система управления получает данные о фактическом положении заслонки и контролирует ее открытие.
Правила установки приводов противодымных клапанов

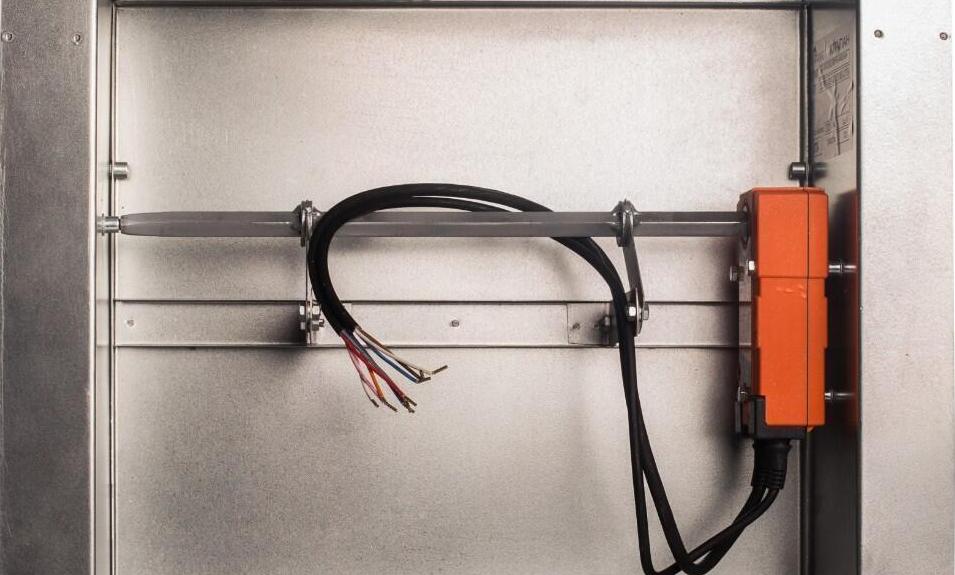

Дымовые клапаны монтируются в проемах вертикальных каналов, отводящих продукты сгорания непосредственно наружу. Здесь же устанавливаются и электроприводы. При этом приводные механизмы для систем дымоудаления устанавливают на ось с квадратным сечением. Ее размер может быть разным, но должен соответствовать ответным параметрам привода. Например, модель BVM BLE230-07 в базовом варианте устанавливается на ось размером 12 × 12 мм. При необходимости предусматривается комплектация переходными элементами для установки привода на шток с меньшим сечением. В частности, втулками 8 × 8 и 10 × 10 мм.

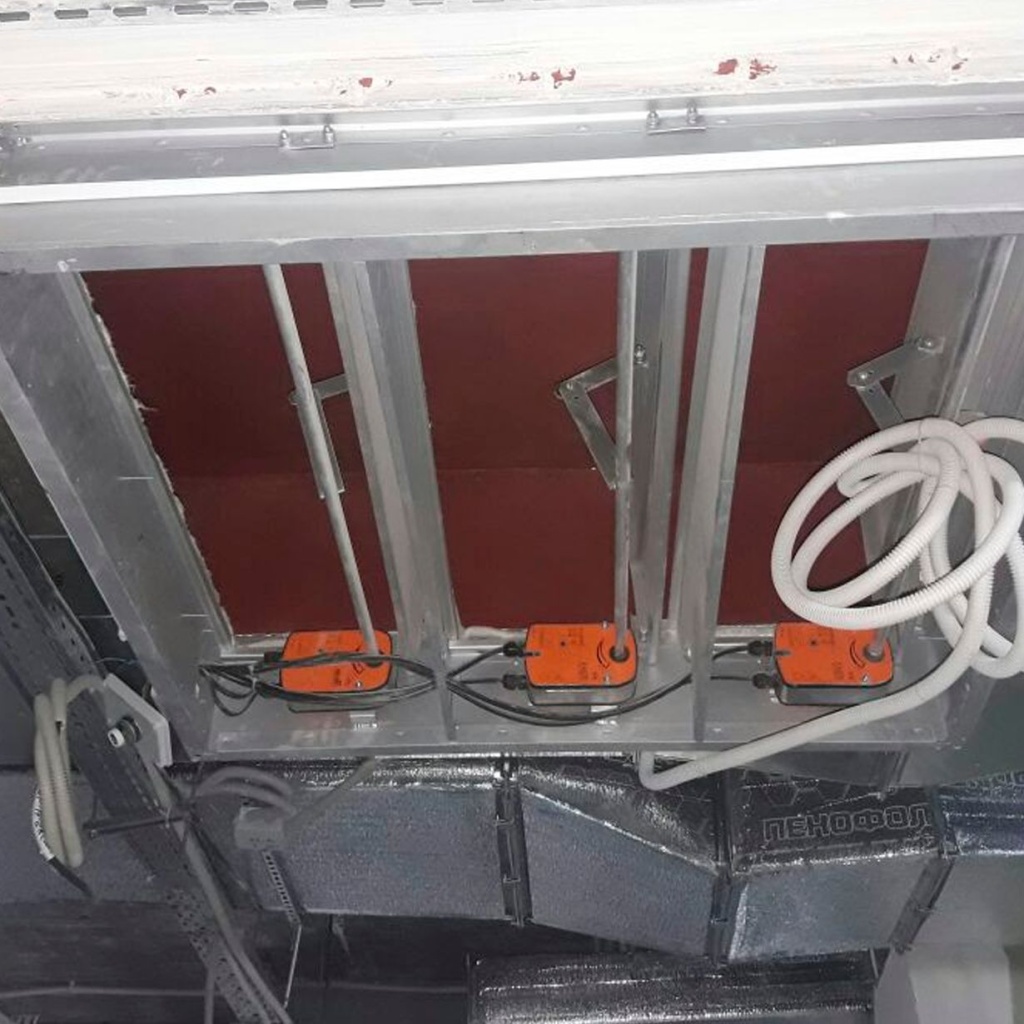

Приводы дымовых клапанов монтируют непосредственно на конструкции одним из двух способов:

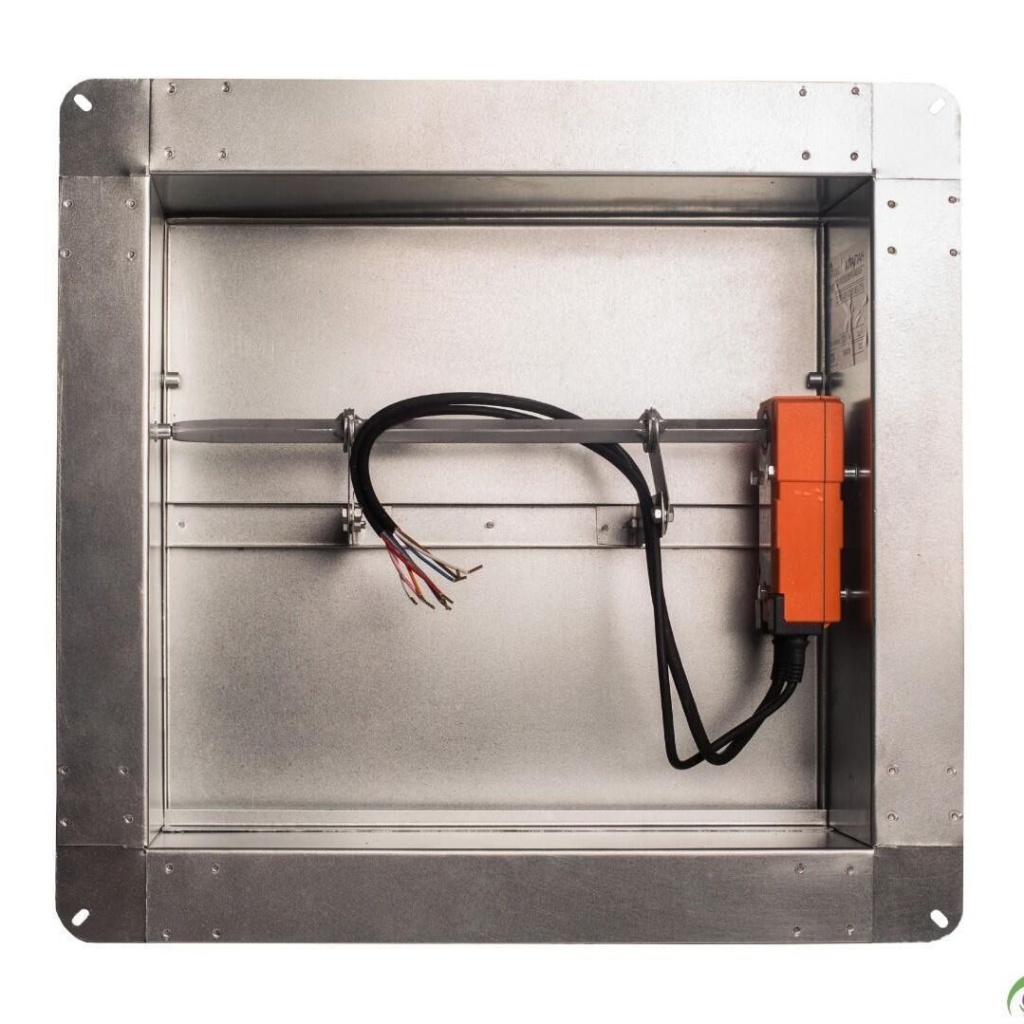

- внутри корпуса
- на наружной поверхности
Независимо от места установки, приводной механизм всегда физически сопрягается с осью заслонки для прямого контакта с подвижным запорным элементом.
К общим правилам установки электроприводов противодымных клапанов относятся:
- обеспечение легкого доступа для возможности обслуживания
- надежная фиксация на оси без люфта
- перпендикулярная ориентация привода относительно оси заслонки без перекоса
- соответствие угла поворота привода требуемому диапазону
- подключение согласно схеме, указанной в инструкции производителя
После установки и подключения к источнику питания, важно протестировать совместную работу противодымного клапана и привода.
Особенности электроприводов BVM для клапанов дымоудаления

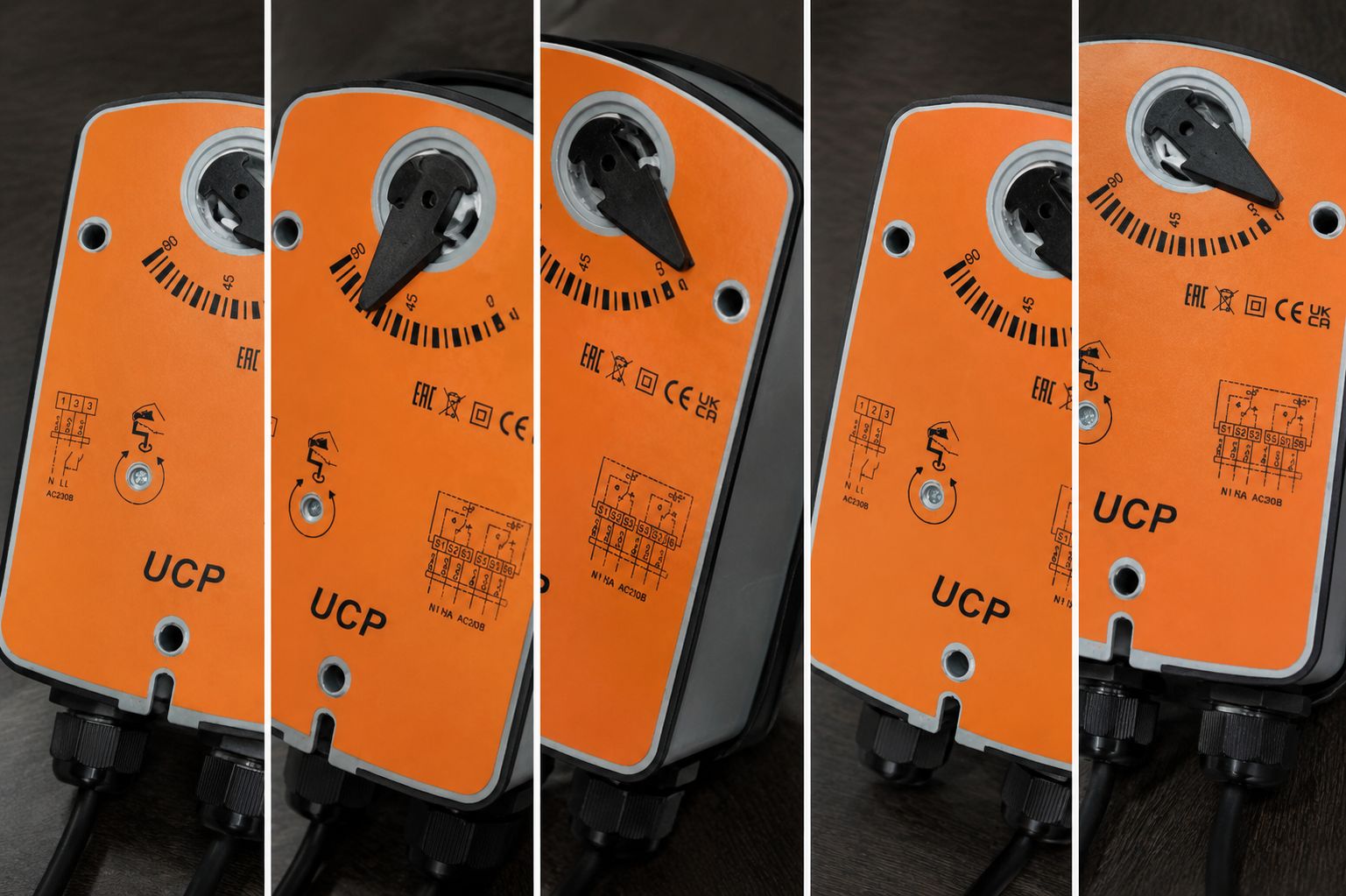

Главная особенность приводов для дымовых клапанов BVM – это универсальность и гибкость решений. Приводные устройства поставляются как в базовом исполнении, так и с дополнительными компонентами. Например, комплектуются взрывозащищенной оболочкой для усиленной защиты электропривода и возможности его применения на потенциально опасных объектах.
Защитное устройство представляет собой прочное цилиндрическое изделие, относящееся к категории «взрывонепроницаемая оболочка» согласно ГОСТ Р МЭК 60079-2008, рассчитанное на работу в широком диапазоне температур, устойчивое к вибрациям. Имеет климатическое исполнение УХЛ2. Расширенная комплектация доступна для приводов серий BLE230-30, BLE24-30, BLE230-10, BLE24-10 и др. Например, оболочкой оснащены модели BVM BLE24-10 + СТЛ 07 и BVM BLE230-10 + СТЛ 07.
Помимо внешней защиты, приводы BVM могут комплектоваться термодатчиком, который устанавливается на воздуховоде и срабатывает при достижении определенной температуры. В таком варианте предлагаются электроприводы линеек BLE230-07, BLE24-07, BLE230-15, BLE24-15 и др. Как пример, модели BVM BLE24-30-T и BVM BLE24-07-T.
К особенностям технических решений BVM для систем дымоудаления также относятся высокий класс пыле- и влагозащиты приводов уже в базовом исполнении – не ниже IP54, большой выбор моделей с разными силовыми параметрами: крутящим моментом от 7 до 30 Нм, широкий диапазон рабочих температур: от -30° до +50 °С. Это также малошумность и долговечность электроприводов, рабочий ресурс которых составляет 70000 циклов.
